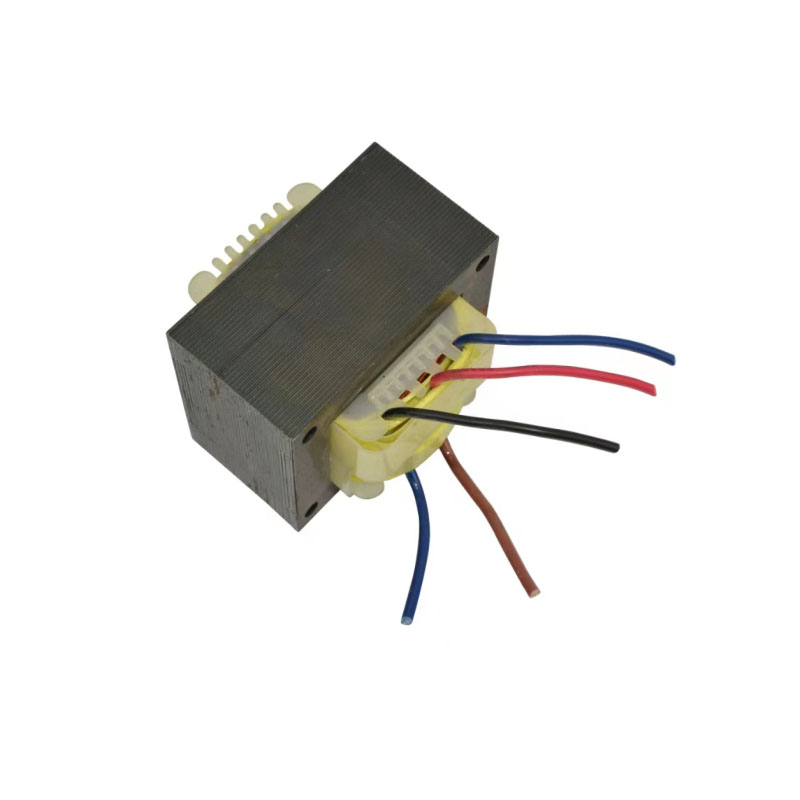

1-1.Điện áp và tần số định mức chính: 277VAC 60Hz.
1-2. ĐẶC TÍNH ĐIỆN
1-3．Điện áp và dòng điện định mức thứ cấp/
| ĐIỂM KIỂM TRA | ĐẦY ĐỦ TẢI ĐIỆN ÁP ĐỊNH ĐỊNH | ĐÁNH GIÁ HIỆN TẠI | ĐIỀU CHỈNH ĐIỆN ÁP | KHÔNG TẢI ĐIỆN ÁP |
| 3~4 | 120VAC±5% | 2500mA | 132VAC±5% |
Đang tải (IL): tối đa 1350mA rms.
1-5.D.C. Điện trở: Sơ cấp:/Ω±15%, đo ở 25oC.
1-6.Tổn thất tối đa: tối đa 10watt, ở đầu vào 277VAC 60Hz.
1-7.Tăng nhiệt độ: tối đa 85oC trên cuộn sơ cấp bằng phương pháp điện trở và tối đa 45oC trên bề mặt vỏ bằng phương pháp nhiệt kế ở điều kiện tải định mức, môi trường xung quanh 25oC.
1-8. Điện trở cách điện: 500VDC được cung cấp, tối thiểu 100M ohms giữa cuộn dây và lõi.
Kiểm tra 1-9.HI-pot: 3750VAC 50Hz trong 60 giây (dòng rò 1mA) từ sơ cấp đến thứ cấp & lõi.
1250VAC 50Hz trong 60 giây (dòng rò 1mA) thứ cấp tới lõi.
1-10.Điện áp cảm ứng:Tất cả các thứ cấp đều mở, sơ cấp phải chịu được 380V 360Hz trong 60 giây mà không bị hỏng.
1-11.Kiểm tra tuổi thọ: Ở nhiệt độ môi trường xung quanh 25oC, độ ẩm tương đối 90-95%, sử dụng nguồn điện 277VAC 60Hz. đến sơ cấp, với mức đầy tải 2500mA trong 24 giờ liên tục, đầu ra của thiết bị bình thường và đáp ứng các yêu cầu của mục 1-8、1-9.
1-12.Kiểm tra độ ẩm: Ở nhiệt độ môi trường xung quanh 40±2oC và 90-95% R.H.. trong 48 giờ sau 10 phút ra khỏi lò, thiết bị phải đáp ứng các yêu cầu ở mục 1-9 và Điện trở cách điện phải là 10M tối thiểu ohm.
◆Đáp ứng/Tuân theo ◇ Đã được phê duyệt
◇UL/CUL ◇CSA ◆CE ◇T-MARK ◇CCC
◇HẠNG A（115°C) ◇HẠNG E（120°C) ◇HẠNG H（180°C)
◆HẠNG B（130°C) ◇HẠNG F（155°C)
4-1．Hình dáng bên ngoài：Không được phép hư hỏng và rỉ sét.
5-1．Hình dáng bên ngoài：Không được phép hư hỏng và rỉ sét.
6-1.Phạm vi nhiệt độ hoạt động:-10oC---+40oC
6-2.Phạm vi nhiệt độ bảo quản:-40oC---+70oC
6-3.Phạm vi độ ẩm hoạt động: 10---90% R.H
7-1．Các hạng mục kiểm tra cho từng sản phẩm
◆ Dòng điện kích thích sơ cấp
◆ Mất lõi
◆ Điện áp đầu ra
◆ Dòng điện đầu vào và công suất ở mức tải định mức
◆ Khối lượng lạ do sốc
◆ Phân cực của phích cắm đầu ra
◆ Thử nghiệm hi-pot
◆ Ngoại hình
7-2．Mục kiểm tra cho một phần sản phẩm
◆ Hum hoạt động ở mức tải định mức
◆ Điện trở DC
◆ Kiểm tra cách điện
|
LỜ MỜ |
A |
B |
C |
D |
E |
F |
Tước P |
Mạ dải chữ S |
|
±2,0 |
±2,0 |
±2,0 |
TỐI ĐA |
±20 |
±20 |
±2 |
±2 |
|
|
ĐẶC BIỆT |
96 |
80 |
50 |
90 |
210 |
210 |
10 |
10 |
|
MỤC |
TÊN BỘ PHẬN |
VẬT LIỆU & THÔNG SỐ |
Q'TY |
NHÀ SẢN XUẤT |
|
1. |
suốt chỉ |
Nylon HẠNG B |
DÀY0,71mm PHÚT |
E I DUPONT DE NEMOURS&CO INC(E41938M) |
|
2. |
CỐT LÕI |
E-I LAMINATE SILICON |
CÔNG TY TNHH HUI DINGS TỐT NHẤT |
|
|
3. |
PRI.WINDING |
DÂY NAM CHÂM 2UEW LỚP B |
CÔNG TY TNHH DÂY & CÁP ĐIỆN THÁI BÌNH DƯƠNG CÔNG TY TNHH DÂY JUNG SHING E201757/E174837 |
|
|
4. |
GIÂY.Cuộn dây |
DÂY NAM CHÂM 2UEW LỚP B |
||
|
5. |
SEC.BÊN NGOÀI CÁCH NHIỆT |
BĂNG MYLAR 0.025mm |
CÔNG TY TNHH NHẠY CẢM ÁP SUẤT JING JIANG E165111(N) |
|
|
6. |
CÁCH NHIỆT PRI.OUTER |
BĂNG MYLAR 0.025mm |
||
|
7. |
Cách điện chéo sơ cấp |
BĂNG VẢI ACETATE LỚP B |
CÔNG TY TNHH BĂNG VỊT SUNG(E105147) |
|
|
8. |
DÂY DÂY (I/P) |
UL1672#22AWG ĐỎ |
CÔNG TY TNHH ĐIỆN TỬ LONSID TRUNG QUỐC E485744/E189674/E365423/E506867/332522 |
|
|
9. |
DÂY DÂY (O/P) |
UL1015#22AWG BLU |
CÔNG TY TNHH ĐIỆN TỬ LONSID TRUNG QUỐC E485744/E189674/E506867/E365423/332522 |
|
|
10. |
SỰ BẢO VỆ |
CẮT NHIỆT 130°C5A 250V |
CÔNG TY NGHIÊN CỨU KIM LOẠI LỰC LỰC CÔNG TY TNHH ĐIỆN TỬ JING JIANG ZING CHENG E142267/R2134811/E140847 |
